ORANGE-mono1

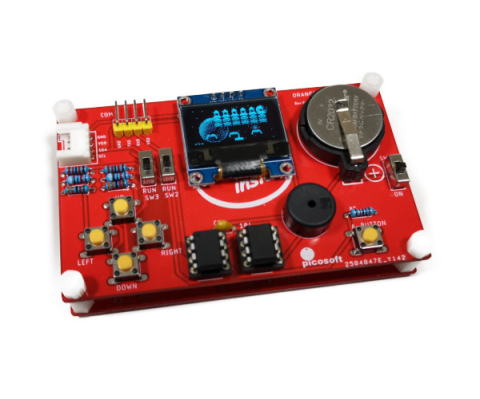

ORANGE-mono1は、ORANGE-inside(ATtiny85用)内臓のリファレンス機です。
*ORANGE-inside(ATtiny85用)は現在開発中です。
*ORANGE-inside(LPC1114用)内蔵のリファレンス機ORANGE-color1販売中です。

ORANGE-mono1Tiny Joypadの互換機としても動作します。

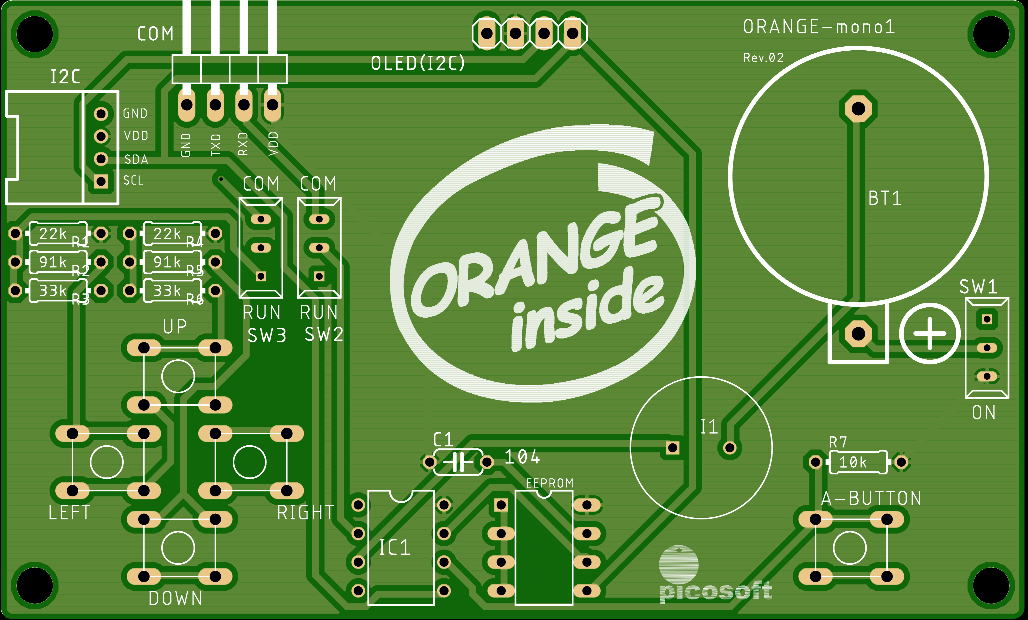

現在サービス品として配布中のORANGE-mono1専用プリント基板を利用して、Tiny Joypadを作成することができますこちらのサイト(外部サイト)に丁寧な説明があります。

ORANGE-mono1の回路図はこちらです。


部品表
No. 名称 個数 場所  説明
001 ORANGE-mono1専用プリント基板 1   オレンジピコショップで3,000円のお買い物で入手できます。
https://store.shopping.yahoo.co.jp/orangepicoshop/
プリント基板単体でもお求めになれます。
https://store.shopping.yahoo.co.jp/orangepicoshop/pico-k-027.html
002 ATtiny85 1 IC1 https://store.shopping.yahoo.co.jp/orangepicoshop/pico-i-119.html
003 抵抗22kΩ 2 R1、R4  https://store.shopping.yahoo.co.jp/orangepicoshop/pico-r-002.html
004 抵抗91kΩ 2 R2、R5 https://store.shopping.yahoo.co.jp/orangepicoshop/pico-r-002.html
005 抵抗33kΩ 2 R3、R6 https://store.shopping.yahoo.co.jp/orangepicoshop/pico-r-002.html
006  抵抗10kΩ 1 R7  https://store.shopping.yahoo.co.jp/orangepicoshop/pico-r-002.html
007 積層セラミックコンデンサー10uF(104)/5mmピッチ 1 C1  https://store.shopping.yahoo.co.jp/orangepicoshop/pico-c-001.html
008  小型(薄型)タクトスイッチ 5 UP/DOWN/LEFT/RIGHT/
A-BUTTON
https://store.shopping.yahoo.co.jp/orangepicoshop/pico-x-047.html
009  0.96インチ128×64ドット有機ELディスプレイ(OLED) 1 OLED(I2C) https://store.shopping.yahoo.co.jp/orangepicoshop/pico-m-018.html
010  スライドスイッチ 3 SW1、SW2、SW3 Tiny Joypad互換機としてしようするときは、SW2とSW3はRUN側に設定しておきます。
https://store.shopping.yahoo.co.jp/orangepicoshop/pico-x-030.html
011 24LC512 1 EEPROM Tiny Joypad互換機としてしようするときは、EEPROMはなくても可。
https://store.shopping.yahoo.co.jp/orangepicoshop/pico-i-004.html
012 Grove用4PコネクターL型(オス) 1 I2C Tiny Joypad互換機としてしようするときは、Grove用コネクターはなくても可。
https://store.shopping.yahoo.co.jp/orangepicoshop/pico-x-094.html
013 丸ピンICソケット(8P) 2 IC1、EEPROM Tiny Joypad互換機としてしようするときは、EEPROM用ソケットはなくても可。
https://store.shopping.yahoo.co.jp/orangepicoshop/pico-x-007.html
014  L型ピンヘッダー1×40(40P) 1 COM Tiny Joypad互換機としてしようするときは、ピンヘッダーはなくても可。
https://store.shopping.yahoo.co.jp/orangepicoshop/pico-x-067.html
015 圧電スピーカー(13mm) 1 I1 https://store.shopping.yahoo.co.jp/orangepicoshop/pico-x-077.html
016 ボタン電池基板取付け用ホルダー CR2032用 1 BT1 https://store.shopping.yahoo.co.jp/orangepicoshop/pico-x-095.html
017 ボタン電池CR2032 1 BT1
