M5Stack Cardputer
シリアルコンソール化キット



   Cardputerがシリアルコンソールになります！
　CardputerにはGroveコネクターが一つ装備されています。このGroveコネクターから3.3Vシリアル信号を取り出し、5Vシリアル信号に変換します。

　一般にEMUZ80のようなレトロ系マイコンボードは、USB-シリアル変換ケーブルを介してPCと接続して使用します。本商品の5V側シリアル信号の並びはマイコンボードでよく使用されるFTDI の TTL-232R-5V と同じ並びになっています。

　本商品を介してマイコンボードとCardputerを直接接続でき、Cardputerがシリアルコンソールになります。

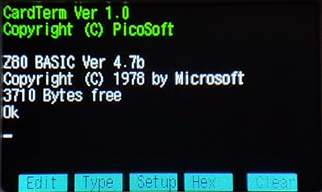

  CardTerm

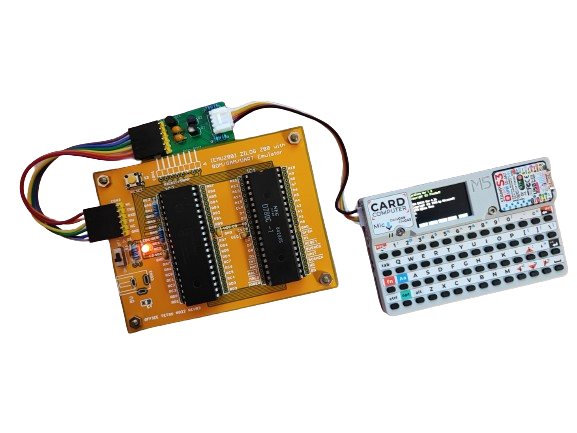

　CardputerとEMUZ80を接続し、Cardputerの電源をONにしてからEMU80のリセットボタンを押した状態です。

　Cardputerのバッテリーだけで動作しています。(EMUZ80はバスパワーでも動作ますので、電源はCardputerのGrove端子からとっています。)

※Cardputerには、CardTermをインストールしておく必要があります。

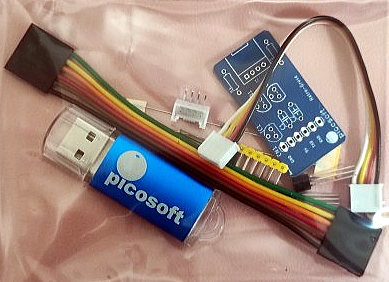

■商品内容
信号レベルコンバーター(組立キット)
信号レベル5V接続用6Pケーブル
Cardputer接続用Groveケーブル
USBメモリー

■USBメモリー内容
Cardputerシリアルコンソール化キット取扱説明書
信号レベルコンバーター回路図

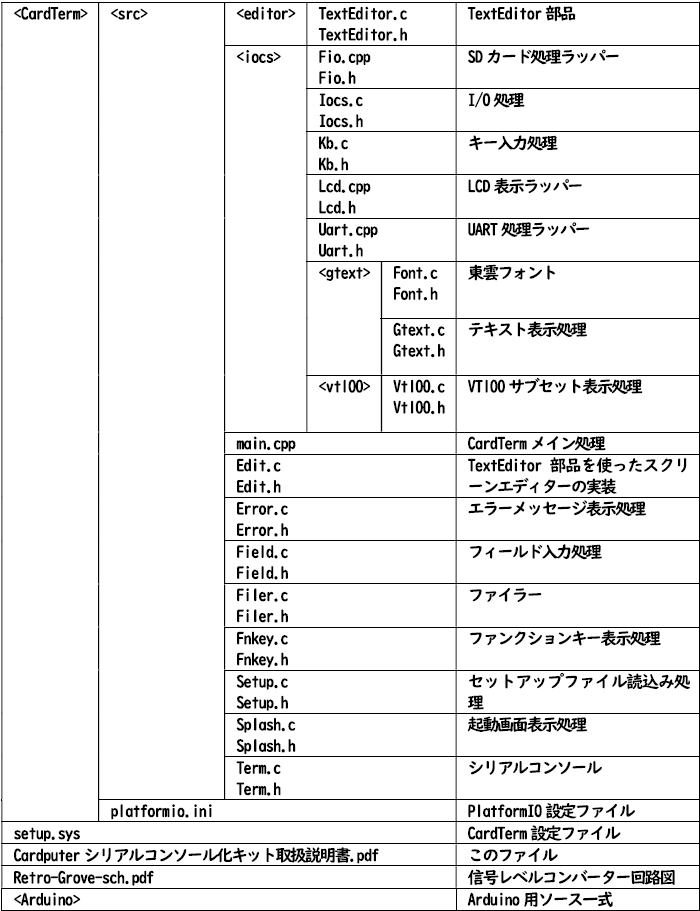

CardTerm全ソースコード一式



   本製品は開発者向けです。
ソースコード一式はWindows10/11でビルドできることを確認しています。
ご自身でビルドできなくても一切のサポートはありません。
取扱説明書をご確認の上、ご購入を判断してください。

取扱説明書ダウンロード

オレンジピコショップで発売中
